   Technologien


  Mikrovertropfung  |  Pelletierung




HiDrip®-LAB



  HiDrip®-LAB ist ein von uns neu entwickeltes Laborsystem (Tropfengenerator) zur Erzeugung von gleichmäßigen Tropfen mit definierten Tropfendurchmessern in nahezu monodisperser Tropfengrößenverteilung auf Basis der innovativen HiDrip®-Technologie. Es können je nach Ausführung sowohl feste Mikrokugeln als auch feste Mikrolinsen in nahezu monodisperser Größenverteilung aus niedrig- und hochviskosen Flüssigkeiten durch gleichmäßige Vertropfung unter hohen Durchsatzmengen hergestellt werden.

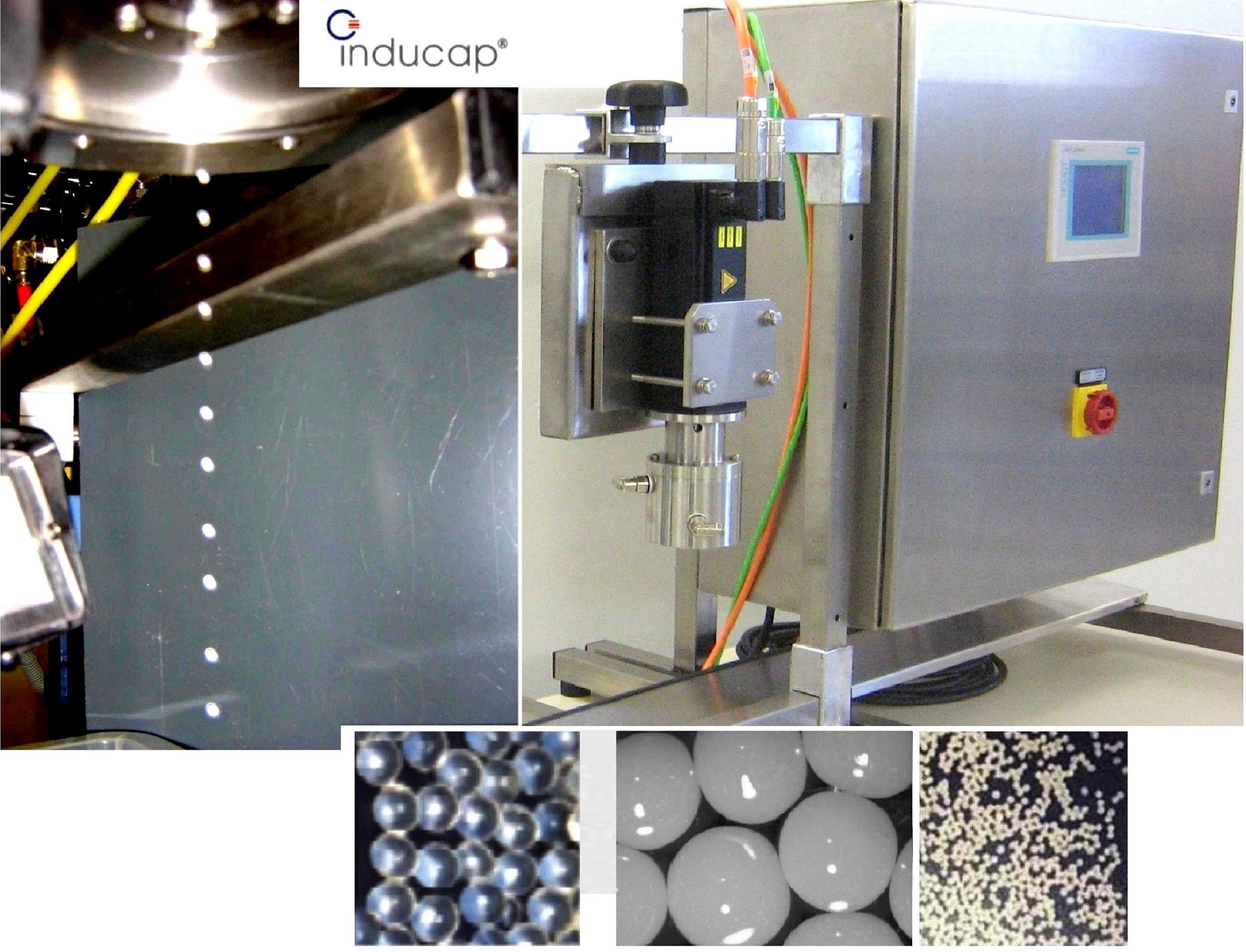

  HiDrip®-LAB Laborgerät - Vertropfungsgranulierung ©Inducap 2012
  Beschreibung
  Technische Daten





nach oben


Beschreibung


HiDrip®-LAB ist ein neuartiger, von Inducap® entwickelter Tropfengenerator für Anwendungen im Labor- und Technikumsmaßstab zur Erzeugung monodisperser Mikrotropfen aus niedrig und hochviskosen Flüssigkeiten, aus Emulsionen oder Suspensionen für die Grundlagenforschung oder die Musterproduktion. Die Aushärtung der flüssigen Mikrotropfen zu festen Mikrokugeln oder Mikrolinsen kann in einem unterhalb angeordneten Auffang- und Reaktionsbad mit nachfolgender Abtrennung der festen Mikropellets erfolgen.

Die Kernkomponente des Tropfengenerators ist der von Inducap® neu entwickelte HiDrip®-Düsenkopf. Die Anpassung der HiDrip®-LAB an die unterschiedlichen Ausgangsflüssigkeiten wird durch einen drehzahlgeregelten Servomotor sowie durch den Einsatz von Blenden mit unterschiedlichen Austrittsöffnungen gewährleistet. Die Tropfenbildungsfrequenz kann in Abhängigkeit von der Drehzahl des Servomotors in Kombination mit der Ausführung (Bauform) der eingesetzten Lochplatte im Bereich von 10 Hz bis 12.000 Hz variiert werden. Die HiDrip®-LAB ist ausgelegt für einen Systemüberdruck von 30 bar und gewährleistet über die eingesetzten Pumpen die Verarbeitung eines breiten Spektrums an flüssigen Ausgangsmedien.

Die Steuerung der HiDrip®-LAB erfolgt über eine SPS mit Touchpanel. Es können eine Vielzahl an Rezepturen und Betriebsparameter einfach abgespeichert und erneut aufgerufen sowie wahlweise im Hand- oder Automatikbetrieb gestartet werden. Die Reinigung erfolgt einfach und bequem über die Auswahl eines in der Steuerung integrierten Spülprogramms.

Die HiDrip®-LAB ist eine ideale Lösung für die Produktentwicklung durch Vertropfung von flüssigen oder schmelzbaren Ausgangsstoffen - wahlweise bei Verarbeitungstemperaturen bis 200 °C - mit nachfolgender Aushärtung zu Mikrokugeln.







Technische Daten - Tropfengenerator HiDrip®-LAB


Ca. Abmessungen (Länge x Breite x Höhe) in [mm]: 1.000 x 750 x 950
Ca. Gewicht [kg]: 50,0
Nutzvolumen des Vorlagebehälters [l]: 4,0 (wahlweise 10,0)
Durchsatz* [kg/min]: 0,1 - 10,0
Betriebsüberdruck [bar]: 0,1 - 16,0
Systemüberdruck [bar]: 30,0
Durchmesser der Öffnungen [mm]: 0,1 - 3,5
Kugeldurchmesser* [mm]: 0,12 - 4,0
Anzahl der Austrittsöffnungen**: 1 Stck. (wahlweise bis 60 Stck.)
Kühlung / Beheizung (optional): -10°C bis +220 °C
Art der Aushärtung: Kühlung oder chemische Reaktion im Auffangbad
Art der Steuerung: SPS mit Touchpanel
Antrieb der Düsenköpfe: Servomotor
Tropfenbildungsfrequenz***: 10 - 12.000 Hz
Elektrischer Anschluss: 400 V, 50 Hz, rd. 1 KW/2 KW mit Temperierung




*     abhängig von den Stoffeigenschaften der Flüssigkeit und dem Durchmesser der Öffnungen.
**   abhängig vom Durchmesser der Austrittsöffnungen.
*** abhängig von der Ausführung der Lochplatte



Sie benötigen Laborgeräte und Zubehör für Ihre eigenen Entwicklungen oder für projektbezogene Grundlagenstudien, auch unter Anpassung unserer Standardgeräte in Sonderausführung sowie spezielle Ausrüstungen, beispielsweise zur Integration Ihrer Messgeräte oder zur sicheren Befestigung und Einstellung Ihrer Hochgeschwindigkeitskamera?

Unsere Laborgeräte und das Zubehör sowie die entsprechenden Datenblätter finden Sie unter der Rubrik
Produkte >> Anlagentechnik. Sonderanpassungen und Gerätemodifikationen sind auf Wunsch ebenfalls möglich.

Bei Fragen zu unseren Dienstleistungen und Produkten rufen Sie uns an oder mailen Sie uns.

Wir freuen uns auf Ihren Kontakt!
